傾斜式斗式提升機
發布時間：2024/2/28 14:22:10 人氣：

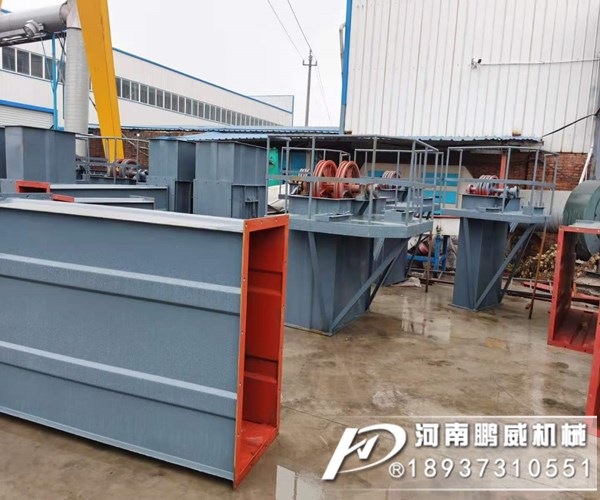

傾斜斗式提升機為了改變物料升送的高度,適應不同生產情況的需要,料斗槽中部有一可拆段,使提升機可以伸長也可以縮短。支架也是可以伸縮的,用螺釘固定。支架有垂直的和傾斜的,傾斜支架固定在槽體中部。有時為了移動方便,機架裝在活動輪子上。料斗的寬度較小(160~250mm)時,用一根鏈條固接在料斗的后壁上;料斗的寬度大時，用兩條鏈條固接在料斗兩邊的側板上，即借助于角鋼把料斗的側邊和外鏈板相連。牽引件的選擇,取決于提升機的生產率、升送高度和物料的特性。
斗式提升機簸箕由鋼板沖洗焊接而成；塑料斗；尼龍斗。皮帶上簸箕的固定：操作簡單，牢固，拆卸方便，牽引件強度不應大大降低，應專用沉頭螺釘。斗距:決定斗在牽引件上的密度，即斗升機的輸送量。斗距小，輸送量大，但過小可能會影響卸料。一般取斗深度的2.5-3.5倍，約200-400mm。頭部由頭輪、頭殼、卸料口和傳動裝置組成。提升機將安裝在頭輪軸上，以防止設備在運行過程中出現故障，導致材料堵塞。形狀：即殼體中間部分，有單管(用于低速斗升機)雙管(高速、粉塵較多的工作環境)。機筒尺寸：確保料斗在其中運行時不碰撞。由座殼、底輪、張緊裝置、進料斗、偏差和速度測量感應裝置組成。底輪:D底≤D頭，降低裝載阻力座椅外殼：座椅高度根據張緊裝置的行程確定，底輪在高位時不應露出座椅上表面，料斗與座椅底面在低位時應保持30-40mm。
斗式提升機主要特點
1.密封性好，環金污染少。
2.操作、維修方便、易損件少。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度gao。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。
傾斜式斗式提升機鏈條結構
1.鏈條：為套筒滾子鏈條，鏈條節距根據所選型號而不同，可自由裝卸。鏈條以滾動摩擦代替以往采用的滑動摩擦，運行阻力降低55%-65%，大大降低了輸送機的牽引力和功率消耗；牽引鏈與承載鏈分開，使結構簡化，成本降低，且使用壽命長，安裝維修方便；
2.鏈斗：是由牽引鏈、承載鏈連接組成，承載鏈中的行走輪為承重件，鏈斗式比鏈板式結構剛性強、承載量大；鏈斗的厚度依據物料的特性而定，規格有4mm、6mm、8mm等；
3.裝料與卸料：裝料和卸料部分設有密封罩，改善了裝卸料的工作環境，達到不揚塵的環保要求；物料最大顆粒不得超過200mm
4.物料溫度：用一般普通碳結構鋼制造、輸送物料溫度可達350℃。如采用一般耐熱鋼制造（料斗及傳動件），輸送物料溫度可達600℃
5.傾斜角度：可水平輸送，傾斜輸送時，最大傾角可達60度。
斗式提升機適用于多個行業，包括但不限于以下領域：
糧食加工：常用于糧食加工工業，用于垂直輸送谷物、米、面粉等物料。
冶金與礦山工業：可用于輸送礦石、煤炭、鐵礦石、銅礦石等顆粒狀或粉狀的原料或產品。
化工工業：在化工行業中廣泛應用，用于輸送顆粒、粉末或顆粒狀的化工原料、塑料顆粒、化肥、顏料等。
建材工業：用于建材行業中的水泥、石灰石、石膏等物料的垂直輸送，常見于水泥生產線、石灰石破碎線等工藝中。
食品與飲料工業：可用于食品和飲料行業中的輸送工藝，如糖粉、谷物、咖啡豆、糖果等物料的垂直輸送。
其他行業：用于垂直輸送木屑、秸稈等生物質物料。
