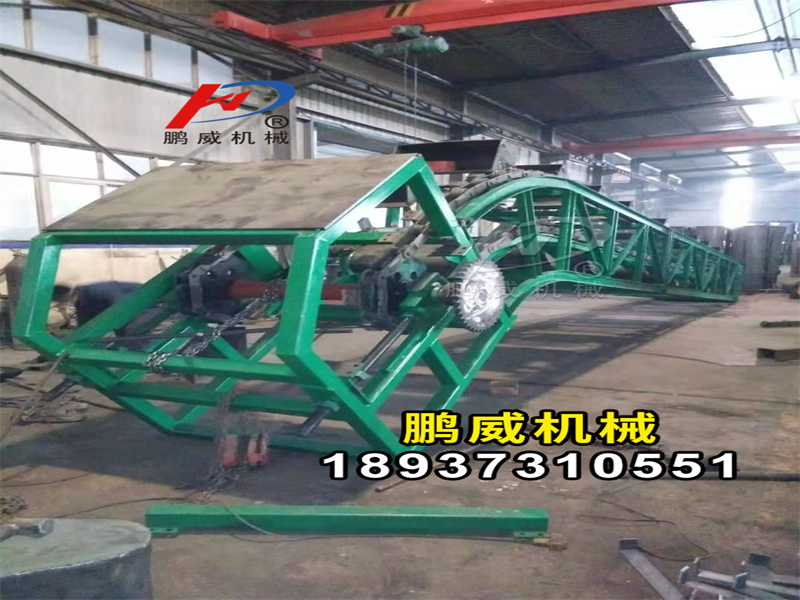

斗鏈式輸送機
發布時間：2023/7/25 10:36:11 人氣：
鏈斗輸送機的工作原理是利用機頭凸輪拖動力的作用下，將板式鏈和鏈斗拖動沿著兩軌道向前移動，冷渣器灰渣不斷的流人灰斗在送人渣庫，實現連續均勻定量的把灰渣輸送人渣庫。本系列鏈斗輸送機的料斗寬度分別有350mm、450mm、630mm、800mm、 1000mm五個規格，根據不同的運行場合及環境要求，鏈斗輸送機分敞開型、半封閉型和全封閉型三種形式。用戶可根據附表中的參數選擇機型，并提出具體的布置形式及尺寸、輸送產量、物料參數和其他要求。
本機可輸送物料及對物料的要求
1、DS型連續斗式輸送機可廣泛用于輸送建材、冶金等生產中的粉狀散料，諸如水泥熟料、鐵渣、礦砂、石灰石、焦炭、碎石等，特別是一些溫度高、容重大，塊度大的具有鋒利棱角的和磨琢性強的固體物料的輸送，但不宜輸送粘性大的物料。
2、適用范圍 物料容重： 1.0～2.0t／m3
物料溫度：≤600％
物料粒度：≤200mm
此外，對腐蝕性大的物料需對一些構件采取防腐措施后，方可輸送。
生產的鏈斗式輸送機由頭輪裝置、鱗板鏈條裝置、尾輪張緊裝置、導料防護裝置、下部機架和驅動裝置等構成，組件如下說明：
1、驅動裝置：由于鏈斗輸送機的速度一般不大于0.5m/s，因而鏈斗式輸送機的驅動裝置多采用電機、減速器等傳動結構，因而它可直接通過十字滑塊聯軸器與頭輪軸連接，使頭輪裝置結構簡化，制造、安裝、調整都交容易，成本也較低，且為具有單一速度的單驅動裝置。
2、尾輪張緊裝置：該裝置采用螺旋張緊裝置，由一個尾輪軸、兩個尾部鏈輪和一對張緊螺桿及其它附件組成。張緊鏈輪（含輪轂）通過雙滾動軸承支撐在鏈輪軸上，可以降低牽引鏈條繞過鏈輪時的阻力系數；同時，當多條牽引鏈節距的累積誤差不等而導致的鏈條不同步時，可以使鏈輪輪齒和牽引鏈關節的位置自動得到調整，保證鏈輪輪齒和牽引鏈的正確嚙合，避免了多根牽引鏈出現張力不均甚至懸殊，從而提高了牽引鏈條的整體性能。

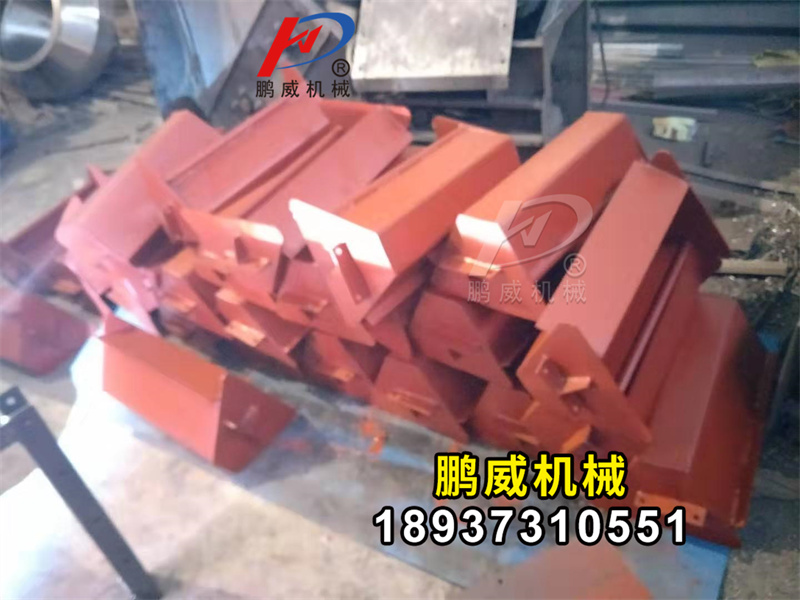

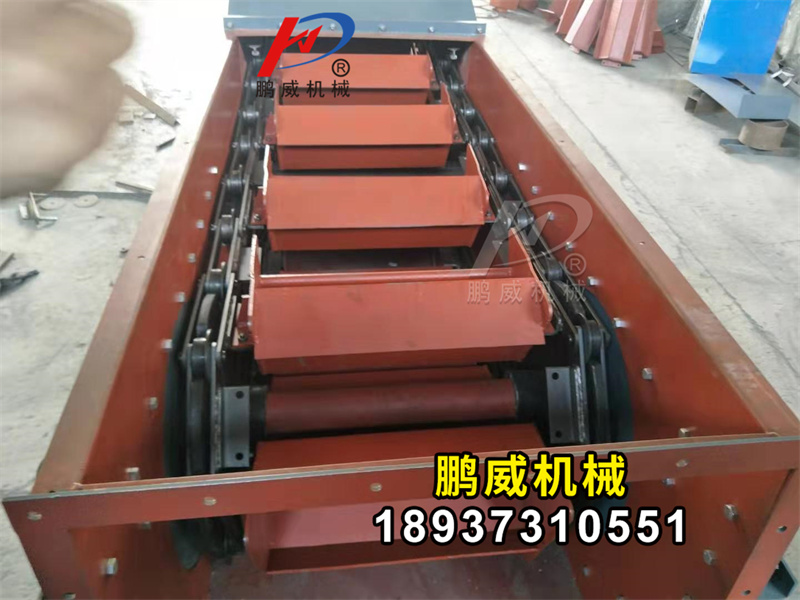

3、鱗板鏈條裝置：鏈斗式輸送機采用的鏈條是軸端裝有滾輪的片式鏈和沖壓鏈，滾輪裝在外鏈片外側，滾輪僅支撐底板上的負載，其結構尺寸相應較少，因而阻力系數較小，減小了驅動裝置和牽引力負載。鏈條經調質熱處理，承載能力大，抗拉性強；鏈斗關節套筒采用合金鋼滲碳淬火、磨削加工，耐磨性高；鱗板料斗：鱗板料斗是鏈斗輸送機的承載構件，采用厚鋼板以模具沖壓成型，形狀尺寸精度高，累計誤差小，鱗板行走不會跑偏。
4、下部機架：下部機架采用標準化生產，不僅規范了生產工藝，同時避免了人工失誤造成的誤差，提高產品的優良率，節約了成本，提高了生產效率。
技術參數；
| 規格型號SDB(D)/SCB(D) | 輸送量（t/h） | 物斗容重（t/m3） | 鏈條節距mm | 大輸送高度m | 大傾斜角度 | 料斗寬度mm | 料斗斗速m/s | 電動機功率（kw） | 鋼軌型號上kg/m | 鋼軌型號下kg/m |
| 500 | 30-65 | 1.45 | 250 | 65 | 55 | 500 | 0.25-.34 | 7.5-11 | 15 | 11 |
| 630 | 80-105 | 1.45 | 250 | 65 | 55 | 630 | 0.25-.34 | 45-55 | 22 | 15 |
| 800 | 125-170 | 1.45 | 250 | 65 | 55 | 800 | 0.25-.34 | 55-75 | 22 | 15 |
| 1000 | 220-250 | 1.45 | 250 | 60 | 55 | 1000 | 0.25-.34 | 75-90 | 24 | 22 |
| 1200 | 280-300 | 1.45 | 250 | 60 | 55 | 1200 | 0.25-.34 | 90-110 | 24 | 22 |
| 1400 | 330-350 | 1.45 | 250 | 60 | 55 | 1400 | 0.25-.34 | 132 | 30 | 24 |
| 1600 | 400-450 | 1.45 | 250 | 60 | 55 | 1600 | 0.25-.34 | 165 | 30 |
24 |
1、鏈斗輸送機機主要用于輸送磨損強，溫度高的物料，用戶訂貨時需注明型號，兩輪中心距，傾斜角度，設計輸送量等工藝參數。
2、動力裝置在鏈斗（板）機頭部、左、右裝可根據用戶要求變動。
3、輸送速度以8～10m/min為宜，速度太低影響輸送量，速度太高噪音大，磨損增大，且HB800、HB1000適宜輸送堆密度較小的物料。
4、鏈斗機板沿高一般為80～120mm，視輸送物料及輸送量在設計時可適當變動，其物料是連續在鏈斗上存放，為防止其過多漏料，其上傾角度一般不大于15°。
5、鏈斗機的物料是存放在單鏈斗里進行輸送，其在輸送過程中，依靠重力及滾輪作用，鏈斗總處于水平狀態，故其可用于較大傾角輸送物料過程，其較大上傾角可達到45°
安裝與試運行
正確的安裝、調試與操作、正常的維護都是保證鏈斗式輸送機的良好使用，是提高使用壽命的必要手段。
一、安裝前的準備與檢查
1.凡組裝件到現場的，在安裝前需檢查有否銹蝕、損壞等情況，如有應重新修復、清洗和潤滑才能準許安裝。
2.鏈條等關鍵部件的質量均須符合相應圖紙上的要求。
3.檢查鏈條的組裝是否與要求相符。
4.檢查滾輪組能否靈活運轉，各零件的安裝位置及輪體質量均須與圖紙要求一致。
5.仔細檢查、核對安裝現場的位置測定工作，各裝置及機架的基礎尺寸須與圖紙所標注的尺寸一致。發現問題應及時處理，待一切尺寸都正確無誤后才能安置各部件。
二、試運行
安裝好以后，空車試運轉時間至少4h。檢查各運行零件的工作狀況，軸承和減速器的溫升不應超過30攝氏度。負載試運轉時間至少4h軸承和減速器的溫升不應超過40攝氏度。如果鏈斗輸送機達到試運轉要求時，機器可以正常進行工作；如果沒有達到試運轉要求一定要檢查問題，停機整頓。
