擺式給料機
發布時間：2021/12/22 16:41:42 人氣：
擺式給料機又稱擺式給礦機，是一種運輸機械的輔助設備，它適用于短矩離，按一定量輸送小塊而比重較大的物料，其給粒度在35～100毫米以下；不宜用于粘性物料。擺式給料機適用于選礦、煤炭、化工及其他部門，將顆粒狀物料從儲料槽經漏斗送給各種類型的受料裝置。擺式給料機不適宜輸送干粉狀或太大的粒度的物料，否則會出現粉塵污染及出料口堵塞現象。
工作原理
閥扇的擺動次數一般為45～50次/分。閥扇后退時，物料從閥扇與閥體形成的一個間隙中排出。這個間隙是由偏輪的偏心距決定的。偏心距的調節范圍視給料機的規格而異。

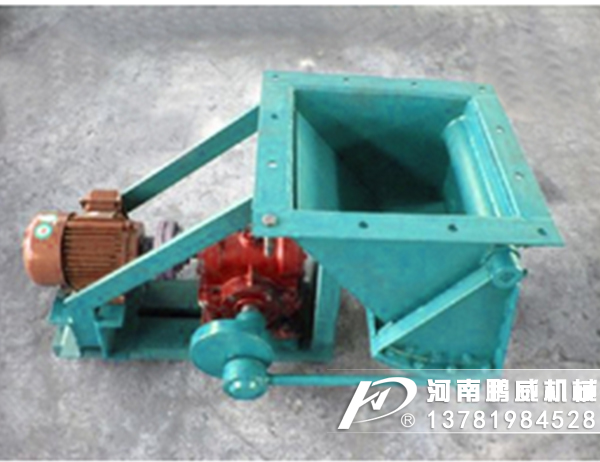

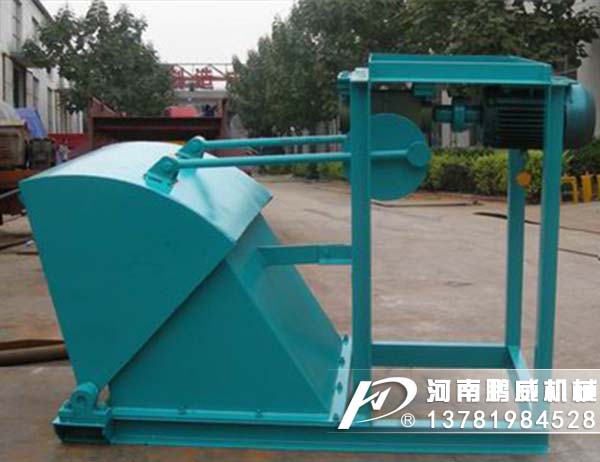

擺式給料機的三角帶減速器迫使電動機減速，經減速的動力傳遞到可調偏心距的偏心輪。再由偏心輪通過驅使擺動底板，連桿作往擺動，礦倉里的礦石再經過給料機體內腔，一次次勻速的由排料口排出機外，確保給球磨機均勻的喂料。
如果想對該給料機給礦量進行調節，可以改變擺動的行程長短。從而較大范圍地調節喂料量，調節 出料口閘板的高低，改變出料口的大小，從而精確調整給料量。
給礦量調節
擺式給料機的生產能力可用改變偏心距和改變閘門的開啟高度來調節。
調整偏心輪上偏心銷軸的偏心距，可以改變擺動底板的行程長短，能夠較大范圍地調節喂料量，調節出料口閘板的高低，改變出料口的大小，能夠對給料量作精確調整。
擺式給料機適用于小塊和粒狀物料的給料。擺式給料機具有結構簡單，管理方便的特 點，但給料不連續，計量不方便。
應用特點
擺式給料機適用于粒度為120毫米以下的小塊物料及粒狀物料。該設備構造簡單，價格便宜，管理方便。但工作準確性較差，給料不連續，計量較困難，用于礦石等堅硬物料時，磨損較嚴重。由于粉末易飛揚，也易堵塞，故本機不宜輸送粉末狀物料。
閥扇的擺動次數一般為45～50次/分。閥扇后退時，物料從閥扇與閥體形成的一個間隙中排出。這個間隙是由偏輪的偏心距決定的。偏心距的調節范圍視給料機的規格而異。
擺式給料機的三角帶減速器迫使電動機減速，經減速的動力傳遞到可調偏心距的偏心輪。再由偏心輪通過驅使擺動底板，連桿作往擺動，礦倉里的礦石再經過給料機體內腔，一次次勻速的由排料口排出機外，確保給球磨機均勻的喂料。
如果想對該給料機給礦量進行調節，可以改變擺動的行程長短。從而較大范圍地調節喂料量，調節 出料口閘板的高低，改變出料口的大小，從而精確調整給料量。
|
產品名稱
|
擺式給料機
|
擺式給料機
|
|
|
產品尺寸
|
400×400
|
600×600
|
|
|
擺動次數（次/min）
|
47
|
45.8
|
|
|
出料口尺寸（mm）
|
寬
|
400
|
600
|
|
高
|
400
|
600
|
|
|
擺動行程（mm）
|
0-170
|
0-220
|
|
|
最大給料粒度（mm）
|
35
|
50
|
|
|
電動機
|
型號
|
Y90S-4
|
Y100L-4
|
|
功率（kw）
|
1.1
|
2.2
|
|
|
總重量（kg）
|
269
|
558
|
|
擺式給料機的生產能力可用改變偏心距和改變閘門的開啟高度來調節。
調整偏心輪上偏心銷軸的偏心距，可以改變擺動底板的行程長短，能夠較大范圍地調節喂料量，調節出料口閘板的高低，改變出料口的大小，能夠對給料量作精確調整。
擺式給料機適用于小塊和粒狀物料的給料。擺式給料機具有結構簡單，管理方便的特 點，但給料不連續，計量不方便。
應用特點
擺式給料機適用于粒度為120毫米以下的小塊物料及粒狀物料。該設備構造簡單，價格便宜，管理方便。但工作準確性較差，給料不連續，計量較困難，用于礦石等堅硬物料時，磨損較嚴重。由于粉末易飛揚，也易堵塞，故本機不宜輸送粉末狀物料。
