陶粒砂方形搖擺篩
發布時間：2021/6/16 17:21:58 人氣：
陶粒砂作為石油壓裂劑的一種，用方形搖擺篩不僅篩粉精細度高，而且處理量大噪音相對比較低，方型搖擺篩將動力源通過皮帶傳動連接曲軸裝置來產生搖擺式的運動，再將此運動傳至篩面，從而使物料在篩機前部迅速均布分散，達到高效篩分之目的。單純追求篩分精度會犧牲產量為代價，而追求大產量又會使得精度下降，方型搖擺篩是針對上述問題而專門設計的一種具有大產量的高效篩分設備.

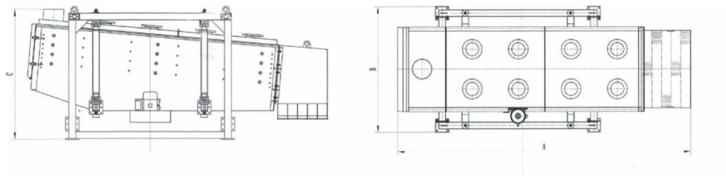

外形圖：
工作原理
陶粒砂方形搖擺篩的篩箱在慣性力的作用下作前后往復運動，并帶動篩面做周期性搖動，迫使篩面上的陶粒砂隨篩箱一同做定向跳躍式運動，小于篩面孔徑陶粒砂通過篩框落到下層，稱為篩下物，大于篩面孔徑的陶粒砂經連續翻滾跳躍運動后從排料口排出，最后完成篩分作業。陶粒砂方形搖擺篩通過獨特的往復回旋式的運動方式和幾乎接近水平的篩網表面，加上有效的網面清潔系統，高精密篩能提供非比尋常的高效率和高產量。所有這些，都得益于在不同行業中的不斷革新開發和應用。
由于陶粒砂方形搖擺篩的傳動機構偏心輪距陶粒砂運動軌跡及尿素在篩面上的滯留時間有至關重要的影響，也就是說，對篩機處理能力和篩分效率有相反的影響，所以在陶粒砂方形搖擺篩實際的篩分作業中，用戶可以根據陶粒砂特性、篩分目標等實際情況，在生產能力和篩分效率兩方面有所取舍。
產品特點
1、自清網效果非常好，每層篩網均設有篩網防堵清理裝置，不堵網；
2、處理量大，降低了成品物料中的粉末含量，是普通篩子的10倍；
3、篩網利用率高，無垂直振動，壽命長；
4、全封閉結構無粉塵污染，改善操作員的工作環境；
5、對基礎的動載很小。
結構特點
1.設計合理，結構簡單，運行平穩；
2.每層篩網均有篩網防堵清理裝置，篩分機在工作狀態下連續不停地對篩網進行清理，保證篩網不堵孔，延長運行周期；
3.密封效果好，噪音小，無粉塵，提升車間工作環境；
4.往復回旋式的運動方式快速的將物料分散篩分；
5.無垂直振動，對基礎的動載很小，篩網壽命長。
型號參數表：
| 型號 | 有效篩分面積 (m2) |
功率 (KW) |
篩面傾角 (°) | 層數 | 回轉頻次 (r/min ) | 篩箱行程 (mm ) |
外形尺寸 AxBxC |
| FYBS1030 | 3 | 3 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1700x1917 |
| FYBS1036 | 3.6 | 4442x1700x1917 | |||||
| FYBS1230 | 3.6 | 4 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x1900x1917 |
| FYBS1236 | 4.32 | 4442x1900x1917 | |||||
| FYBS1530 | 4.5 | 5.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x220x1917 |
| FYBS1536 | 5.4 | 4442x2200x1917 | |||||
| FYBS1830 | 5.4 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2500x1917 |
| FYBS1836 | 6.48 | 4442x2500x1917 | |||||
| FYBS2030 | 6 | 7.5 | 5~8 | 1-5 | 180-260 | 25-60 | 3842x2700x1917 |
| FYBS2036 | 7.2 | 4442x2700x1917 |
